МиГ-3 из потолочки
rc-flyersДата: Четверг, 2018-02-01, 1:56 PM | Сообщение # 1
Admin
Группа: Администраторы
Сообщений: 2446
Репутация: 16
Статус: Offline
Зима. Погоды - дрянь, на полетушки энтузиазма нет. Никакого глобального строительства в этом сезоне тоже не случилось. Заняться абсолютно нечем, скукота...
Решил развлеч себя очередным пенолётом "по мотивам" из категории "проще некуда".
Остановил свой выбор на истребителе Миг-3.
Красивый самолёт, пусть в моей коллекции ястребков будет ещё и такой.

Предполагаемые параметры аэроплана:
Размах   960мм
Длина     780мм
Вес       +\- 400...450гр
"Железо" такое же, как на Ла-7, Як-9 и FW-190
...
По картинкам из инета набросал 3Dмодельку.
Упростил всё, что можно, но надеюсь, что не в ущерб узнаваемости:



Потом прикинул конструктивчик:



Ничего нового,  всё практически так же, как и на предыдущих аэропланах этой категории.
В связи с этим, я не планировал делать подробный отчёт и при постройке очень редко вспоминал про фотки.
Но кое-что, у меня всё-таки есть - решил здесь обнародовать.
По готовности буду выкладывать...
Прикрепления: 9927758.jpg(179.0 Kb) · 9724778.jpg(98.0 Kb) · 5775568.jpg(206.1 Kb) · 1003792.jpg(112.9 Kb) · 9636851.jpg(93.1 Kb)

rc-flyersДата: Пятница, 2018-02-02, 10:53 AM | Сообщение # 2
Admin
Группа: Администраторы
Сообщений: 2446
Репутация: 16
Статус: Offline
Первая порция. Кратенько про фюзеляж.

Сначала собрал внутренний каркас:



Пока его собирал, склеились борта и днище (они длинные, по этому состоят из двух частей):



Теперь собираю всё вместе:



А здесь уже почти всё готово, и даже для наглядности примастырил на скотч детальки хвостового оперения:



Всё собралось просто и быстро...
Прикрепления: 4796299.jpg(227.0 Kb) · 8310486.jpg(149.6 Kb) · 3521816.jpg(143.4 Kb) · 2210273.jpg(156.0 Kb) · 7816327.jpg(133.6 Kb) · 2414123.jpg(145.6 Kb)

rc-flyersДата: Пятница, 2018-02-02, 4:54 PM | Сообщение # 3
Admin
Группа: Администраторы
Сообщений: 2446
Репутация: 16
Статус: Offline

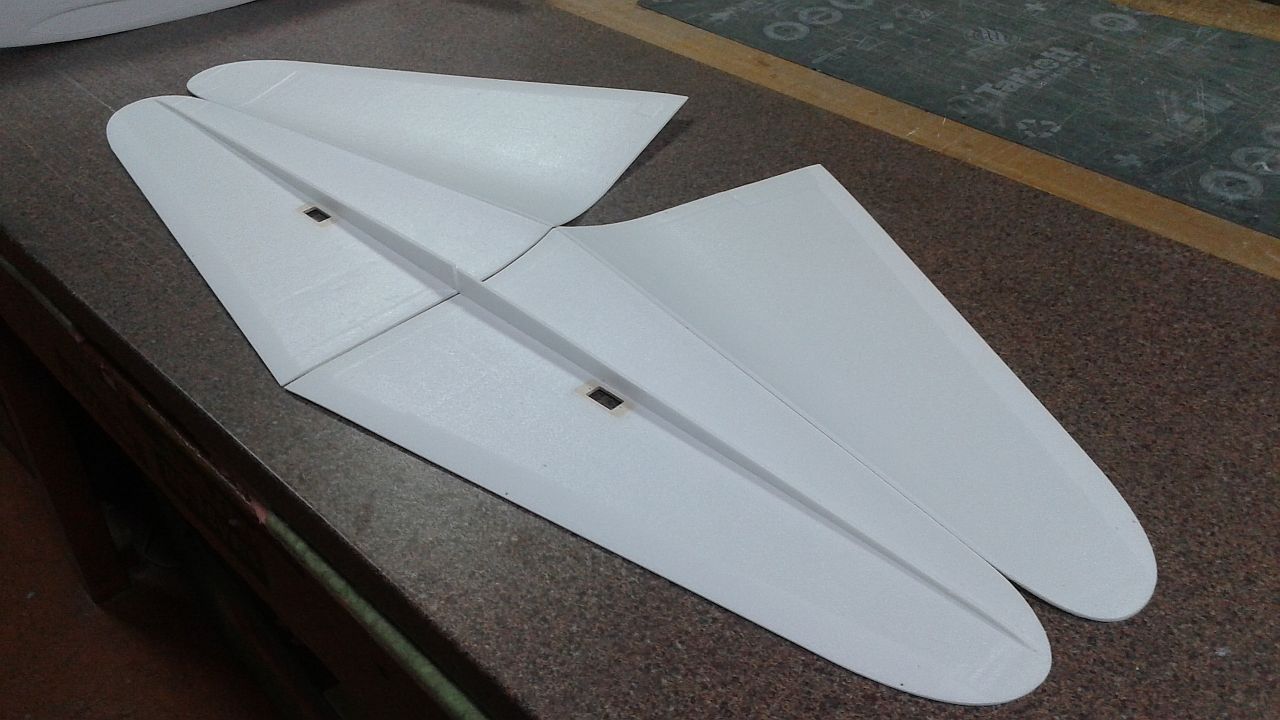

Про крыло всего несколько фоток.
Всё до такой степени традиционно и банально, что даже комментировать нечего:



Прикрепления: 6255990.jpg(133.9 Kb) · 4566918.jpg(127.7 Kb) · 1048718.jpg(129.3 Kb) · 3177508.jpg(124.7 Kb) · 2970864.jpg(141.2 Kb) · 6044592.jpg(129.2 Kb)

rc-flyersДата: Понедельник, 2018-02-05, 11:10 AM | Сообщение # 4
Admin
Группа: Администраторы
Сообщений: 2446
Репутация: 16
Статус: Offline
Теперь несколько фоток про обклейку/раскраску.
Такой "сложной" раскраски я ещё никогда не делал smile





В итоге, вес пустого планера получился абсолютно традиционный для аэропланов этой категории:



...почти грамм в грамм как Як-9 и FW-190
Прикрепления: 6428425.jpg(159.2 Kb) · 9542356.jpg(169.8 Kb) · 5418897.jpg(162.7 Kb) · 4820440.jpg(139.6 Kb) · 7642104.jpg(224.4 Kb)

rc-flyersДата: Понедельник, 2018-02-05, 1:57 PM | Сообщение # 5
Admin
Группа: Администраторы
Сообщений: 2446
Репутация: 16
Статус: Offline
Установка железа.
Про мотор, пропеллер и обтекатель пропеллера.

Моторчик Турнига 2830 1000 об. на вольт. Пропеллер пока поставил АРС 9х5.
С установкой этого добра никаких вопросов.
Проблема - спинер...
На МиГ-3 носовой обтекатель огромный и если на его наличие забить болт и не ставить, то аэроплан получится уродливый, смешной и думаю что трудно узнаваемый. Значит надо поставить что-то подходящее по размеру.
Не плохо подошёл обтекатель от 2 метровой F3A пилотажки, но в оригинале он катастрофически тяжёл для маленького пенолёта. Я использовал этот спинер в качестве мастер-модели и сделал по нему свой кок, лёгкий. Технология очень проста, тем более,что я уже несколько раз обкатал её на других пенолётах, вот к примеру как на Як-9

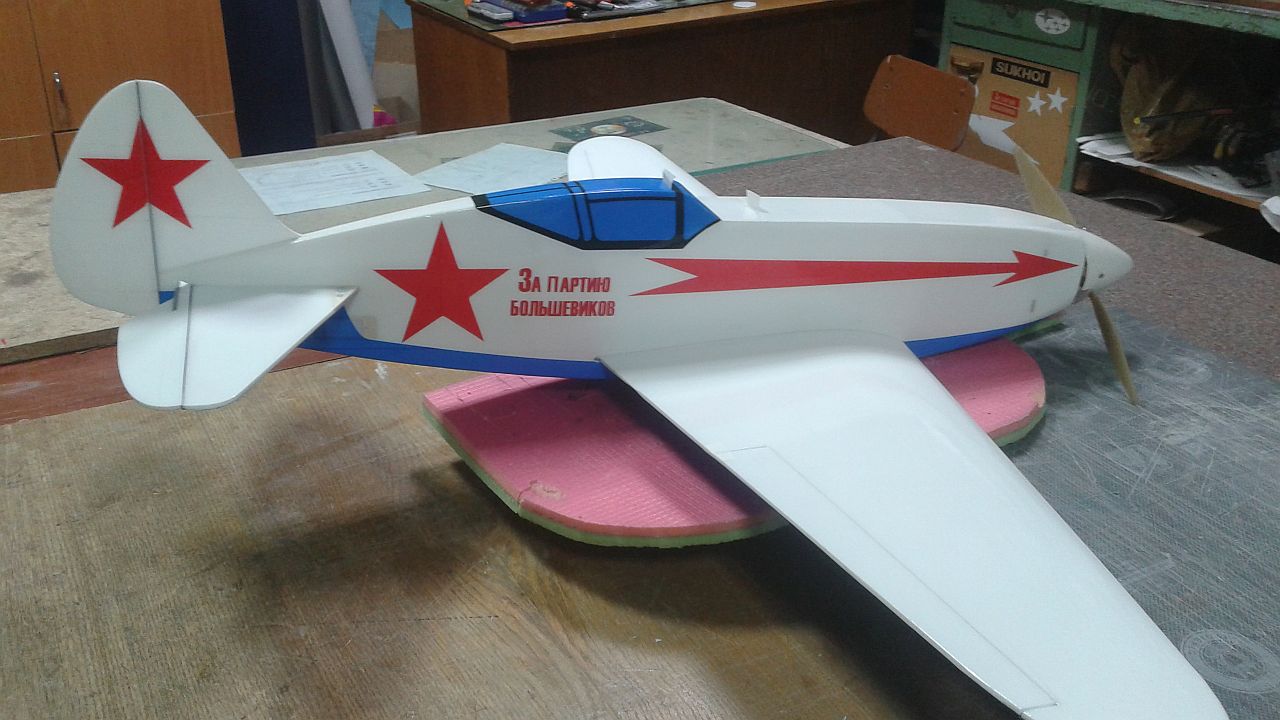

В итоге на Миге получилось так:





По-моему вполне smile
Прикрепления: 7104924.jpg(142.9 Kb) · 6353586.jpg(146.2 Kb) · 8592943.jpg(141.8 Kb) · 0079893.jpg(157.3 Kb)

rc-flyersДата: Пятница, 2018-02-09, 12:16 PM | Сообщение # 6
Admin
Группа: Администраторы
Сообщений: 2446
Репутация: 16
Статус: Offline
Про сервы, кабанчики и тяги.

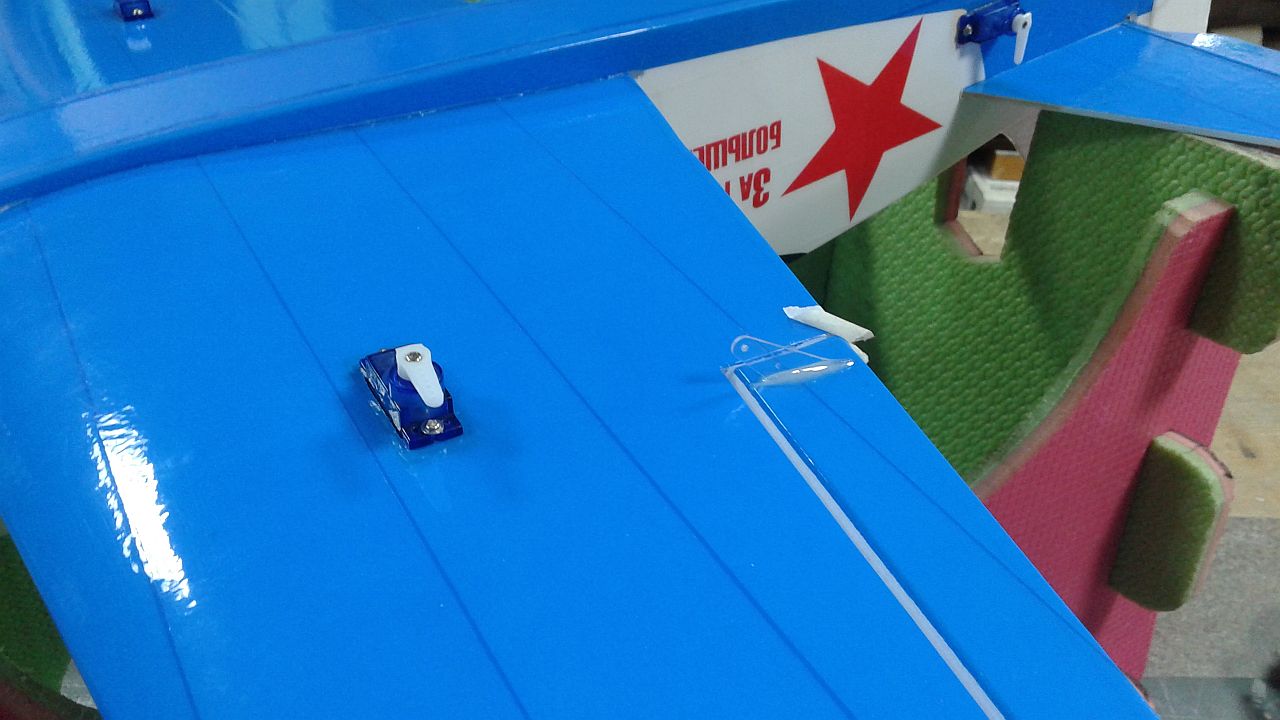

В предусмотренные места установил рулевые машинки и вклеил кабанчики в рулевые поверхности:



Потом из тонкой проволоки и карбоновой трубочки изготовил тяги управления:



По большому счёту, аэроплан практически полностью собран:



...осталось только установить приёмник, приклеить липучку для крепления аккумулятора, настроить рули и облетать.
В таком виде (без приёмника и батарейки) самолётик весит 330 гр, это даёт основания полагать, что в планируемый вес я уложился.
Прикрепления: 0770619.jpg(156.0 Kb) · 3547004.jpg(116.9 Kb) · 4498838.jpg(176.4 Kb) · 2988841.jpg(127.8 Kb) · 6565326.jpg(152.5 Kb) · 0366292.jpg(156.8 Kb) · 6480654.jpg(139.3 Kb)

rc-flyersДата: Понедельник, 2018-06-18, 1:09 PM | Сообщение # 7
Admin
Группа: Администраторы
Сообщений: 2446
Репутация: 16
Статус: Offline
Всё-таки облетал я самолётик...
Ранее уже предпринималась ПОПЫТКА , тогда из за погоды не сильно получилось.
В этот раз всё прошло как нельзя лучше



Аппаратик получился бодрый, летит резво. По своим повадкам очень похож на аналогичные аппараты из этой же серии (Як-9, Ла-7, FW-190). В полёте устойчивый и в то же время, весьма отзывчив на рули. Энерговооружённость с запасом, в верх летит без ограничений.
Любит скорость, но в общем-то не срывной, на посадке никаких проблем - идёт ровно и устойчиво, как утюг. Очень классно смотрится при скоростных пролётах на сверхмалой высоте.
В качестве первого Р/У самолёта скорей всего не подойдёт - всё-таки какой-то опыт управления для него желателен.
В общем, я получил то, что хотел. С огромным удовольствием гонял его в прошедшие выходные  smile
