FW-190 из потолочки
rc-flyersДата: Вторник, 2015-03-10, 3:50 PM | Сообщение # 1
Admin
Группа: Администраторы
Сообщений: 2386
Репутация: 15
Статус: Offline
Дабы не страдать от безделья, решил сочинить очередной пенолёт…

В своё время мне очень понравилось собирать "Лавочкина", да и моделька получилась довольно интересная. Сейчас в нашем ангаре есть уже несколько отечественных истребителей ЛА-7 и нет ни одного вражеского. Это непорядок!
Ситуацию надо исправлять, тем более что я давненько хотел этим заняться…

В общем, клепаем простейший пенолёт по мотивам FW-190.

Т.З.:

Размах:             +\- 960 мм
Длина:              как выйдет по масштабу
Вес:                  до 500 гр
Конструктив:    аналогично ЛА-7
Железо:             как на СУ-26, ЯК-54 или ЛА-7

Чертёжики  самолёта берём в инете, там этого добра более чем достаточно, и приступаем к процессу.

Так как я не собирался изобретать ничего нового а использовал предыдущие наработки, то конструктив появился довольно быстро:
.

.

.
Несуразный он какой-то, этот FW-190, худосочный весь и в то же время мордастый. Но уж какой есть...

Ну а раз всё необходимое уже есть, то от теории надо переходить к практике.

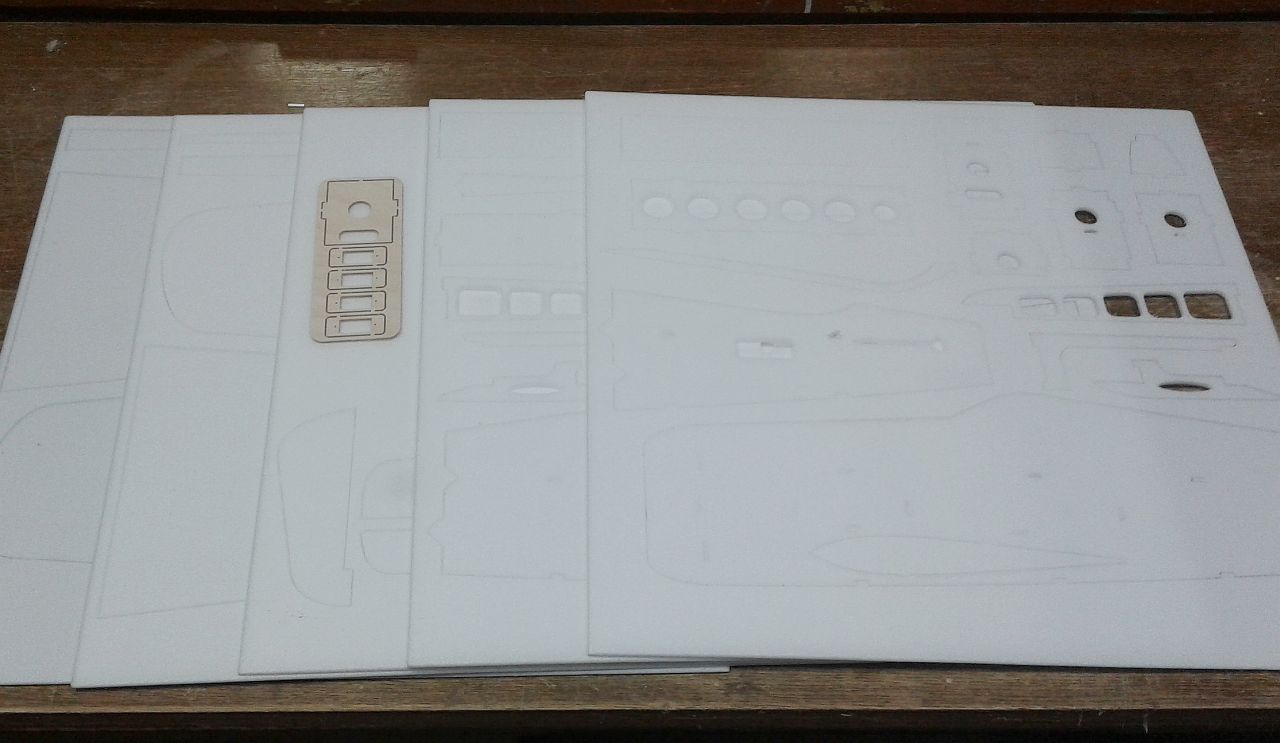

На фрезере пилим комплект заготовок:.

.
Прикрепления: 0661715.jpg(66Kb) · 2352117.jpg(46Kb) · 2991998.jpg(52Kb) · 9081254.jpg(73Kb) · 0761621.jpg(56Kb) · 8544293.jpg(74Kb) · 4869123.jpg(90Kb)

rc-flyersДата: Вторник, 2015-03-10, 4:18 PM | Сообщение # 2
Admin
Группа: Администраторы
Сообщений: 2386
Репутация: 15
Статус: Offline
Сборку традиционно начинаем с фюзеляжа.

Проверяем на собираемость, всё сходится идеально, и приступаем непосредственно к сборке:
-Склеиваем между собой части продольных элементов.
-Вклеиваем рамки сервоприводов
-Накладываем фаски в хвостовой части боковин
-Собираем внутренний каркас
-Приклеиваем боковины:
.

.

.
Прикрепления: 5108685.jpg(169Kb) · 1469974.jpg(129Kb) · 5868358.jpg(178Kb) · 1282657.jpg(151Kb) · 8639950.jpg(159Kb) · 3137175.jpg(145Kb) · 1977626.jpg(167Kb) · 1721361.jpg(127Kb)

VerterДата: Вторник, 2015-03-10, 10:55 PM | Сообщение # 3
Генерал-лейтенант
Группа: Модераторы
Сообщений: 575
Репутация: 9
Замечания: 0%
Статус: Offline
Ну вот и соперник для ЛА-7 прорисовывается )))

rc-flyersДата: Среда, 2015-03-11, 10:32 AM | Сообщение # 4
Admin
Группа: Администраторы
Сообщений: 2386
Репутация: 15
Статус: Offline
Цитата Verter ()
Ну вот и соперник для ЛА-7

Скорее наверное "мальчик для битья".
Куда ему до наших ЛАвочек, мелкий он какой-то получился smile
...
Однако продолжаем про строительство.

Когда клей подсох, я заклеил гаргрот. А заодно приклеил карбоновые рейки к килю и стабилизатору:
.

.
Здесь мне очень понравилось как я обошёлся с переходом гаргрота в переднюю кромку киля, классно получилось.
Прикрепления: 1847445.jpg(120Kb)

rc-flyersДата: Среда, 2015-03-11, 10:47 AM | Сообщение # 5
Admin
Группа: Администраторы
Сообщений: 2386
Репутация: 15
Статус: Offline

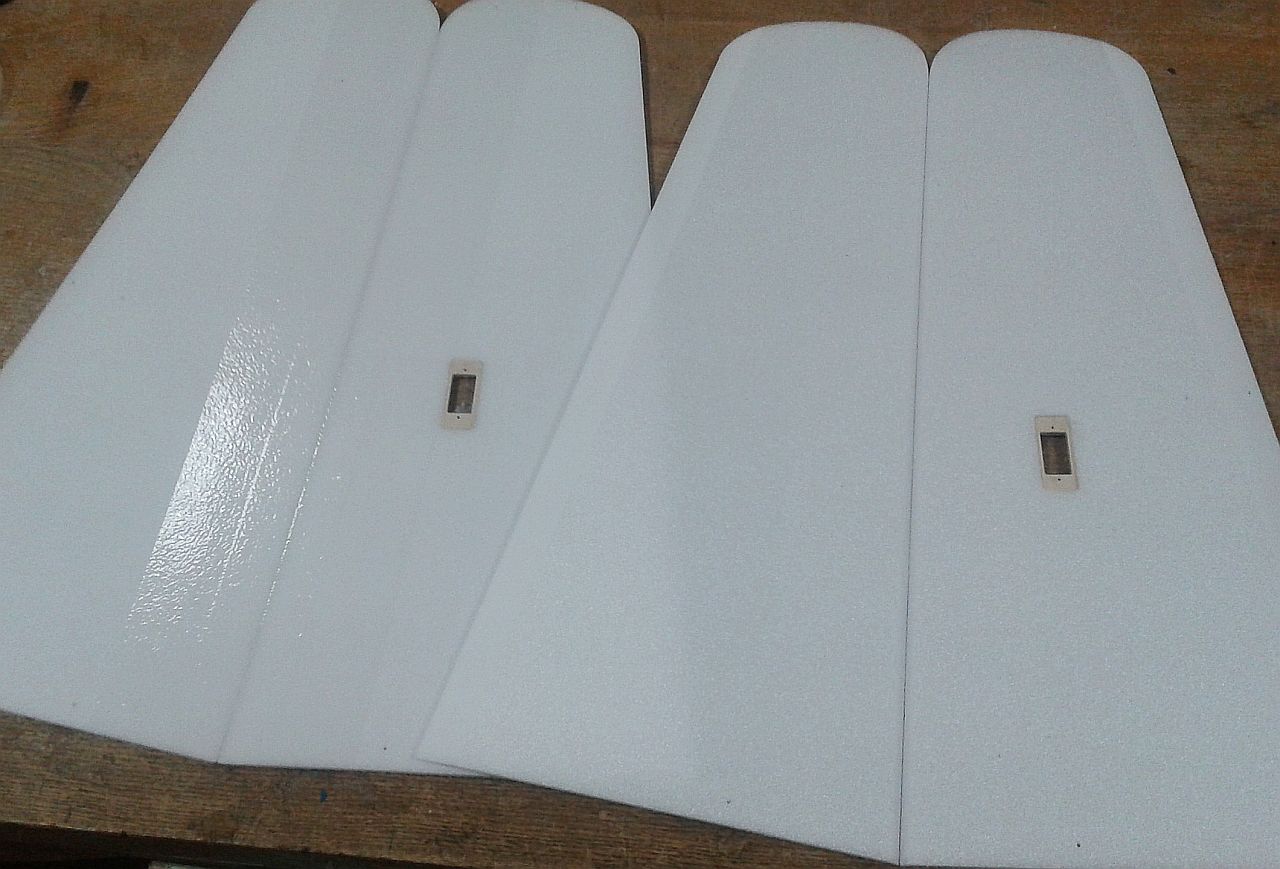

Пора заняться крыльями.

Здесь абсолютно никаких нововведений, всё как всегда:
- вклеиваю в обшивки рамки рулевушек
- запиливаю фаски на передней и задней кромках
- попарно склеиваю обшивки по передней кромке
- на трубке прокатываю лобики обшивок
- ориентируясь по маркерам приклеиваю лонжероны и кромки элеронов
- собираю консоли
.

.

.
Потом присобираю всё в кучу и наслаждаюсь  smile
.
Прикрепления: 3088971.jpg(118Kb) · 7598510.jpg(143Kb) · 6974677.jpg(138Kb) · 1466810.jpg(106Kb) · 9716868.jpg(119Kb) · 6759415.jpg(145Kb) · 9015991.jpg(114Kb)

rc-flyersДата: Среда, 2015-03-11, 11:12 AM | Сообщение # 6
Admin
Группа: Администраторы
Сообщений: 2386
Репутация: 15
Статус: Offline
...Консоли готовы.
Надо бы их склеить между собой:

- подравниваем торцы консолей
- склеиваем между собой усилитель центроплана
- извлекаем из боковин фюзеляжа нервюрки и тоже склеиваем
- усилитель центроплана вклеиваем в одну из консолей
- разрезаем нервюру на лобик и хвостик
- подгоняем их по месту и вклеиваем на половину толщины
- склеиваем крыло.
.

.

.
Прикрепления: 5909298.jpg(117Kb) · 3780748.jpg(130Kb) · 0758611.jpg(129Kb) · 4320337.jpg(125Kb) · 2778268.jpg(141Kb) · 9992831.jpg(129Kb) · 6373626.jpg(116Kb) · 6587511.jpg(144Kb) · 7947937.jpg(143Kb)

rc-flyersДата: Среда, 2015-03-11, 11:20 AM | Сообщение # 7
Admin
Группа: Администраторы
Сообщений: 2386
Репутация: 15
Статус: Offline
Законцовки.

Всё просто, по этому просто несколько фоток:
.

.

.

Усиление передней кромки стабилизатора:

Материал - бальза.
.

.

.
Считаю эту процедуру обязательной на аэропланах такой конструкции. Надеюсь, догадаться почему я так считаю, не сложно. Но если всё-таки не понятно, спрашивайте - поясню.
Прикрепления: 2382588.jpg(205Kb) · 7322547.jpg(171Kb) · 0089667.jpg(172Kb) · 7831754.jpg(151Kb) · 8685420.jpg(205Kb) · 3417675.jpg(228Kb) · 0697908.jpg(220Kb) · 0115771.jpg(114Kb) · 1496585.jpg(148Kb)

rc-flyersДата: Четверг, 2015-03-12, 10:36 AM | Сообщение # 8
Admin
Группа: Администраторы
Сообщений: 2386
Репутация: 15
Статус: Offline

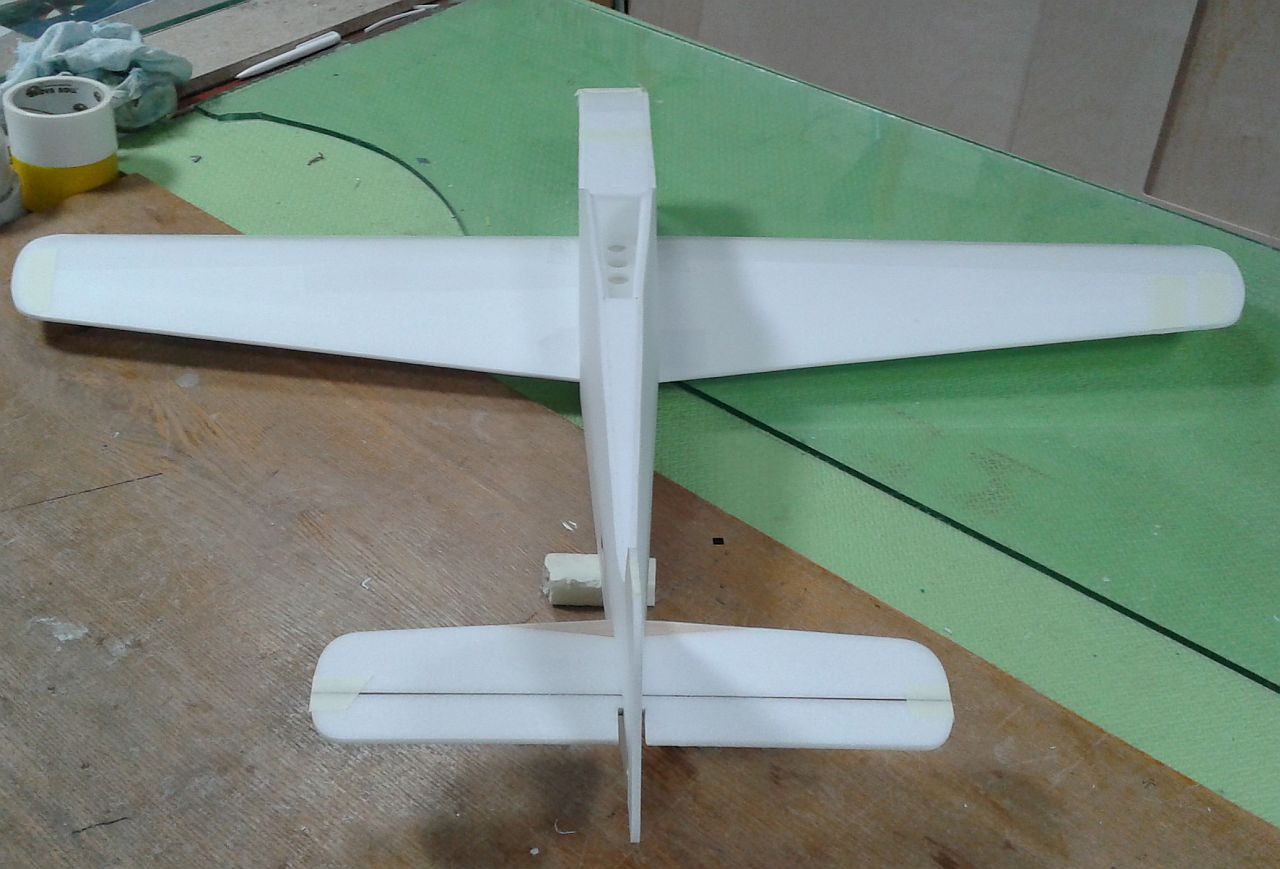

Просто несколько фоток того, что уже есть, с разных сторон  smile
.

.

.

.
Что особо порадовало, так это то, что профиль крыла и геометрия вырезов под него в бортах фюзеляжа в этот раз совпали идеально. Нигде нет ни единой щёлочки, и нигде не пришлось что-либо подшкуривать и подгонять. Крыло с небольшим усилием само впрыгивает на своё место и встаёт практически идеально. tongue
Прикрепления: 9218060.jpg(170Kb) · 2871598.jpg(160Kb) · 6553908.jpg(162Kb) · 2446478.jpg(140Kb) · 4640971.jpg(155Kb) · 6799946.jpg(168Kb) · 9857014.jpg(137Kb) · 1990089.jpg(93Kb) · 7063098.jpg(99Kb)

zolot11Дата: Четверг, 2015-03-12, 10:50 AM | Сообщение # 9
Лейтенант
Группа: Пользователи
Сообщений: 56
Репутация: 3
Замечания: 0%
Статус: Offline
Ну вот новый самолет от rc-flyers.
Смотрю, технология аналогична сушке, и размах тот же, только худой он какой то получается.
Какая окраска у него будет ?
Интересно как он будет летать?
Жду результатов облета.

Тоже собирался сделать FW190 A3.
Уже чертежи в солид затащил и контуры сделал.
Но вы меня опередили.


Сообщение отредактировал zolot11 - Четверг, 2015-03-12, 10:53 AM

rc-flyersДата: Четверг, 2015-03-12, 11:17 AM | Сообщение # 10
Admin
Группа: Администраторы
Сообщений: 2386
Репутация: 15
Статус: Offline
Цитата zolot11 ()
Какая окраска у него будет ?
Боевая, зелёно-коричневый камуфляж + всевозможная атрибутика (кроме свастики), должно получиться прикольно. Сейчас как раз работаю над этим вопросом...
Цитата zolot11 ()
Интересно как он будет летать?
Самому интересно, но думаю этот самик будет "по-острей" ЛАвки. При одинаковых габаритах у Фокера площади заметно меньше. Облетаем - посмотрим...
Цитата zolot11 ()
Тоже собирался сделать FW190 A3.
Надеюсь, будете держать нас в курсе процесса smile

rc-flyersДата: Четверг, 2015-03-12, 12:23 PM | Сообщение # 11
Admin
Группа: Администраторы
Сообщений: 2386
Репутация: 15
Статус: Offline

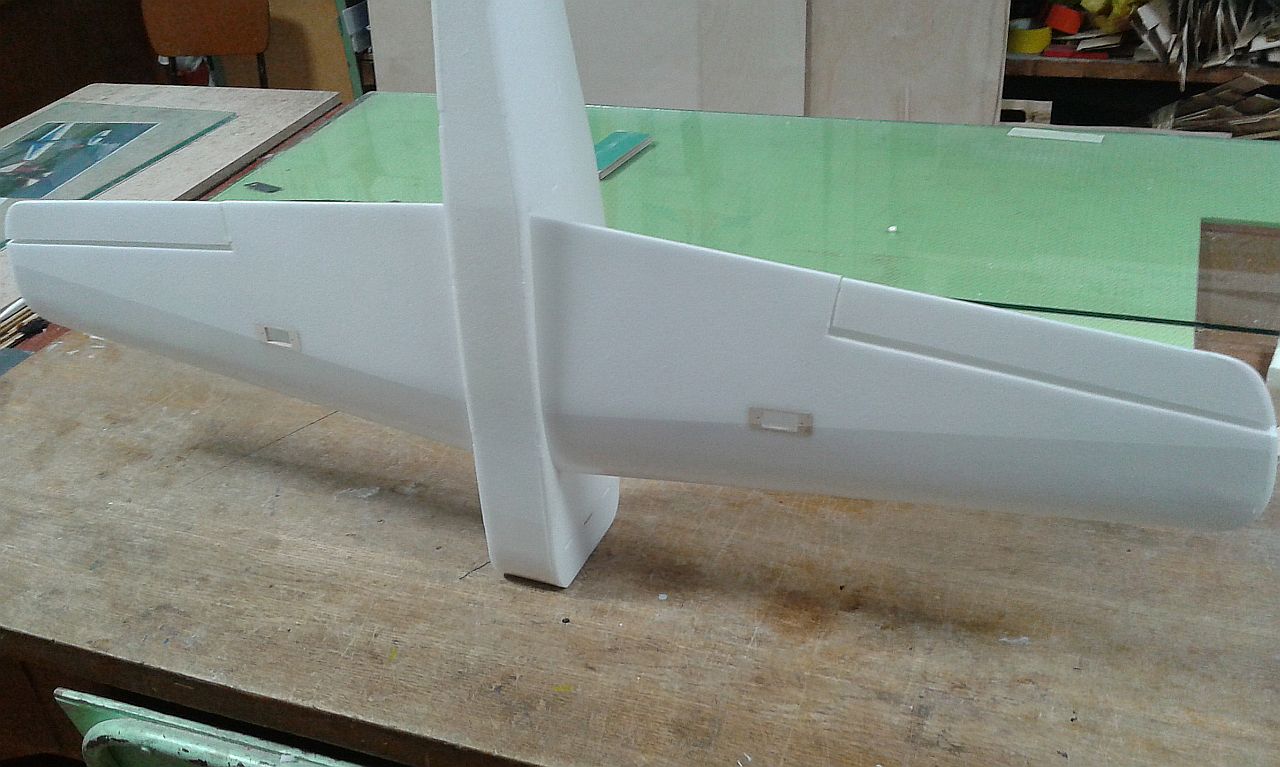

Теперь про элероны.

- по меткам отрезаю элерон от крыла
- снимаю фаску на передней кромке элерона
- примерка, проверка отклонения
Аналогично поступаю со второй консолью:


.


Осталось только сделать отверстия для вывода проводов от рулевушек.

В собранном виде, через кабину размечаю удобное для этого место и вынув крыло прорезаю в нём пару отверстий:
.
Прикрепления: 6286194.jpg(152Kb) · 2803325.jpg(140Kb) · 7424326.jpg(143Kb) · 3503664.jpg(153Kb) · 2812857.jpg(123Kb) · 4081335.jpg(117Kb)

rc-flyersДата: Четверг, 2015-03-12, 12:57 PM | Сообщение # 12
Admin
Группа: Администраторы
Сообщений: 2386
Репутация: 15
Статус: Offline
Кабина и капот.

Заготовку капота режу на 3 части.
Переднюю и заднюю части приклеиваю, а центральную просто вкладываю на своё место. В последствии это будет откидной лючок аккумуляторного отсека.

Из куска потолочной плитки вырезаю трапецевидную заготовку "лобового стекла". Подогнав её по месту, приклеиваю.
Обмерив получившийся проём в "крыше" кабины, вырезаю из потолочки эту деталь и тоже просто вкладываю её на своё место. Потом это будет лючок отсека для приёмника.


.


Собственно говоря, планер моего Фокера практически полностью готов. В таком виде он весит 106 гр.
Можно подвести небольшой промежуточный итог.
Самолётик собрался быстро и легко, объём непроизводительного ручного труда сведён к необходимому минимуму. Вообще говоря, мне нравится собирать самолётики из пазлов нарезанных из файла на ЧПУ smile
...
Теперь мне предстоит куда более муторная, но тем не менее очень интересная работа - обклейка/раскраска.
Это дело я люблю smile
Прикрепления: 6287958.jpg(135Kb) · 4068927.jpg(130Kb) · 8746592.jpg(119Kb) · 2887539.jpg(151Kb)

rc-flyersДата: Пятница, 2015-03-13, 11:39 AM | Сообщение # 13
Admin
Группа: Администраторы
Сообщений: 2386
Репутация: 15
Статус: Offline
Итак, обклейка/раскраска.

Основной материал - цветной скотч.
Палитра имеющегося в продаже скотча не позволяет сильно разиграться фантазии, поэтому будем красить в зелёно-коричневый камуфляж. Эту тему я уже опробовал на ЛА-7, получилось прикольно
Начну с фюзеляжа.
Комментировать особо нечего, поэтому просто фотки:
.

.

.
Не могу сказать, что получилось что-то выдающееся. Но это только пока...
Сейчас мы это дело немного "развеселим":
.

.
Ну вот теперь, на мой взгляд, это выглядит гораздо интересней smile
Прикрепления: 3026138.jpg(161Kb) · 7597581.jpg(130Kb) · 7810408.jpg(176Kb) · 1222868.jpg(157Kb) · 2043127.jpg(154Kb) · 6200871.jpg(124Kb) · 9280520.jpg(144Kb) · 8198010.jpg(120Kb)

rc-flyersДата: Вторник, 2015-03-17, 11:04 AM | Сообщение # 14
Admin
Группа: Администраторы
Сообщений: 2386
Репутация: 15
Статус: Offline
Занимался мелочёвкой.
"Покрасил" руль направления, капот, гаргрот, стабилизатор, днище...
Возни и мороки много, а сделанного почти не видно:
.

.

.
Параллельно принимал участие в раскраске "оппонента" моему Фокеру:
.
Прикрепления: 7861601.jpg(206Kb) · 0145873.jpg(189Kb) · 7335071.jpg(191Kb) · 6052325.jpg(253Kb) · 5636480.jpg(244Kb) · 5551673.jpg(179Kb) · 1986698.jpg(169Kb)

rc-flyersДата: Среда, 2015-03-18, 12:21 PM | Сообщение # 15
Admin
Группа: Администраторы
Сообщений: 2386
Репутация: 15
Статус: Offline

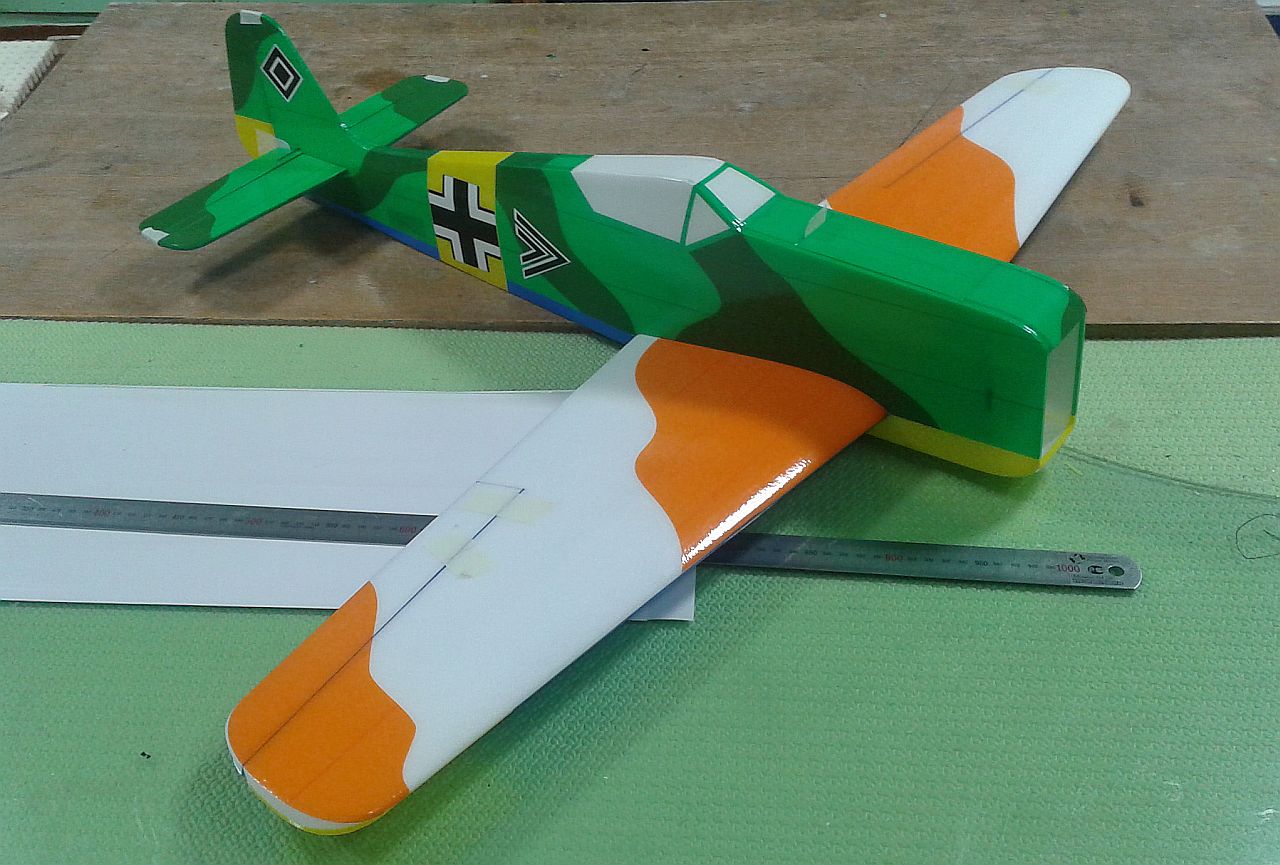

Мне осталось "покрасить" крыло.
Красим...

Начинаю обклейку с нижней стороны:



Расчитывал быстренько закатать консоли в синий скотч, но в угоду узнаваемости решил сделать законцовки жёлтыми, как на некоторых экземплярах Фоке Вульфа. Из-за этого провозился с обклейкой низа крыла несколько больше, чем планировал...

Теперь верх.
Прилепил пятна "камуфляжа":





Больше ничего сделать не успел - вечером мало времени.
Думаю, сегодня всё доделаю...
Прикрепления: 1714099.jpg(186Kb) · 0592978.jpg(232Kb) · 7116389.jpg(198Kb) · 3354074.jpg(224Kb) · 6466783.jpg(145Kb) · 1849828.jpg(181Kb)
